ТНВД Bosch: устройство, принцип работы и регулировка

Дата актуализации статьи: 30.09.2026

Когда дело касается точности и стабильности подачи топлива, Bosch предлагает решения, проверенные десятилетиями. Топливные насосы высокого давления этой компании устанавливаются на автомобили премиум-класса, грузовики и спецтехнику по всему миру. Каждый насос разрабатывается с использованием инновационных технологий, что делает его незаменимым для любых дизельных систем.

История развития ТНВД Bosch: от первых насосов до Common Rail

Компания Bosch начала разрабатывать ТНВД в начале XX века, когда дизельные двигатели только начинали завоевывать популярность. Первый ТНВД был представлен в 1927 году и сразу стал революционным решением, обеспечившим точную подачу горючего под высоким давлением. Это значительно повысило производительность и экономичность дизельных двигателей, открыв новые возможности для их использования в различных отраслях.

Создание первого насоса стало отправной точкой для дальнейших инноваций. В 1930-х годах Bosch активно развивала насосы для грузовых автомобилей и тяжелой техники, обеспечивая их работу в самых сложных условиях. В послевоенные годы компания расширила ассортимент продукции, начав производить ТНВД для сельскохозяйственных машин и коммерческого транспорта. Это позволило повысить эффективность работы оборудования и улучшить экономичность.

В середине XX века Bosch сосредоточился на разработке новых технологий, которые повысили точность и эффективность работы насосов. Одним из значительных шагов стало внедрение плунжерных пар высокой точности, способных выдерживать давление до 1000 бар. Эти нововведения позволили двигателям достичь непревзойденного уровня производительности и экономичности.

В 1970-х годах компания представила роторные насосы, которые отличались компактностью и подходили для установки в легковые автомобили.

Это решение способствовало популяризации дизельных двигателей среди частных автовладельцев. В 1997 году Bosch представил систему впрыска Common Rail, которая кардинально изменила принципы подачи горючего в двигателях.

Производитель продолжает развивать технологии, предлагая насосы с интегрированной электроникой и инновационными материалами. Это обеспечивает высокую точность подачи топлива, снижение износа компонентов и соответствие строгим экологическим стандартам.

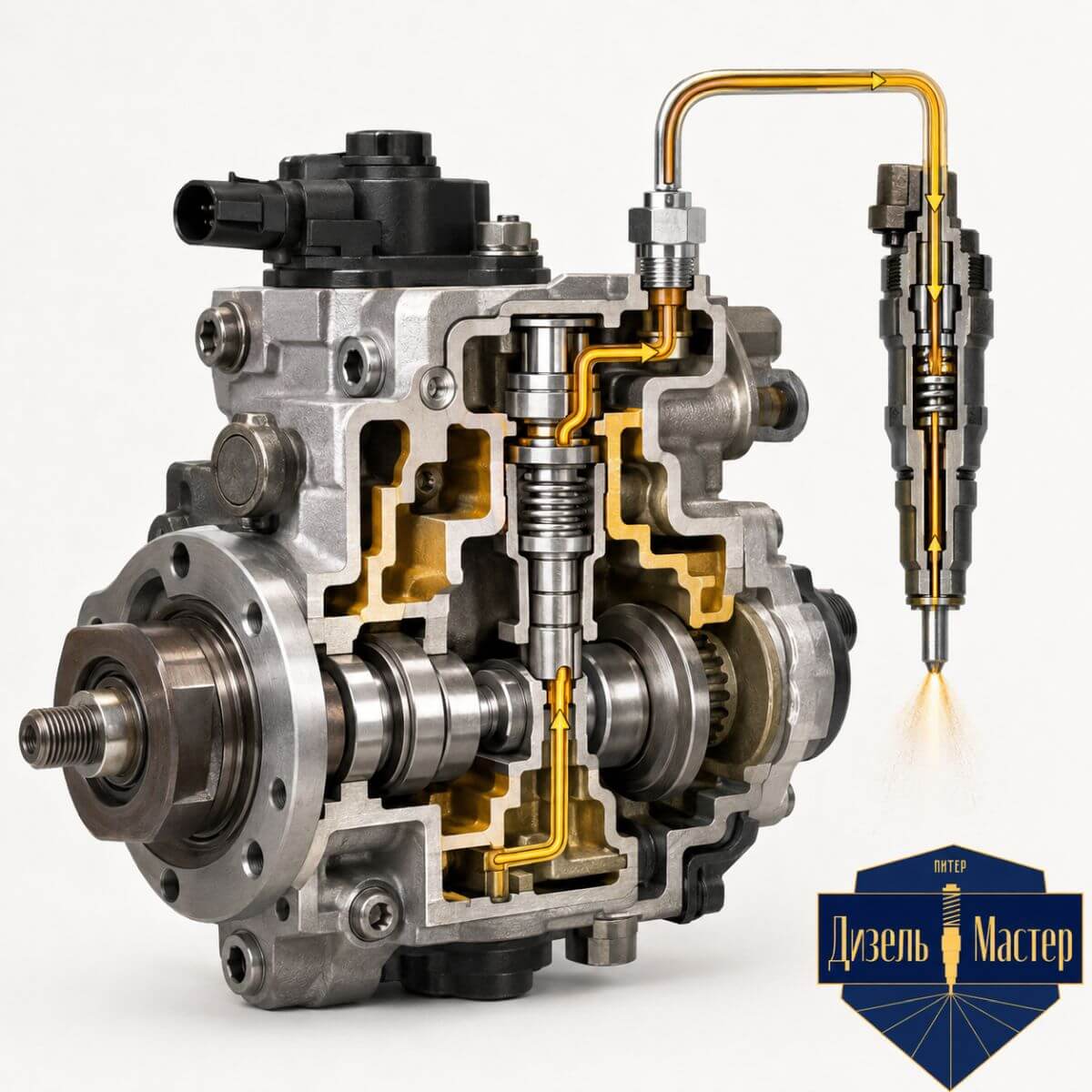

Устройство и принцип работы ТНВД Bosch: схема и компоненты

ТНВД Bosch представляет собой сложное устройство, состоящее из нескольких ключевых компонентов:

• Плунжерная пара – главный рабочий узел насоса. Плунжер представляет собой поршень, который движется внутри втулки, сжимая топливо до давления 1 800–2 500 бар (в современных системах Common Rail). Плунжеры изготавливаются с точностью до 1 микрона, что гарантирует их долговечность и отсутствие утечек даже при интенсивной эксплуатации.
• Кулачковый вал обеспечивает возвратно-поступательное движение плунжеров через систему толкателей. Вал приводится в движение от коленчатого вала двигателя, синхронизируя работу насоса с циклом двигателя.
• Нагнетательные клапаны регулируют направление движения топлива, предотвращая его обратный поток.
• Система питания. Современные насосы оснащены датчиками и ЭБУ, которые регулируют количество и момент подачи, адаптируя работу насоса к текущим условиям эксплуатации.
• Топливные каналы и магистрали обеспечивают транспортировку горючего от насоса к форсункам.

Работа включает несколько ключевых этапов, которые обеспечивают стабильную подачу топлива:

1. Фаза всасывания. Кулачковый вал вращается, плунжер опускается, создавая разрежение. Через впускной клапан горючее из бака поступает в рабочую камеру насоса. Этот процесс контролируется регулятором подачи горючего.
2. Фаза сжатия. Плунжер поднимается, закрывая впускной клапан. Горючее сжимается в камере до высокого давления, достаточного для впрыска через форсунки.
3. Фаза подачи. Когда давление достигает заданного значения, нагнетательный клапан открывается, и горючее подается к форсункам. Современные модели обеспечивают равномерную подачу даже при нагрузках, что улучшает качество сгорания.
4. Фаза возврата. После подачи горючего плунжер возвращается в исходное положение под действием возвратной пружины, подготавливая насос к следующему циклу. Этот процесс повторяется для каждого цилиндра двигателя.

Современные модели ТНВД Bosch часто работают в системах Common Rail. В такой системе горючее сжимается в общей магистрали, а затем равномерно распределяется между форсунками. Это позволяет минимизировать потери энергии, улучшить экономичность и сократить выбросы.

Модели ТНВД Bosch: рядные, роторные (VE) и электронные (VP44)

Топливные насосы высокого давления Bosch включают в себя множество моделей, каждая из которых предназначена для выполнения определенных задач. Разнообразие конструкций позволяет удовлетворить потребности всех типов дизельных двигателей – от малолитражных легковых автомобилей до тяжелой грузовой техники и специализированного оборудования. Рассмотрим основные модели ТНВД Bosch и их характеристики.

Рядные ТНВД Bosch: устройство и применение

Это традиционный тип насосов, который остается актуальным благодаря своей надежности и долговечности. Каждый цилиндр мотора имеет свою отдельную плунжерную пару. Такое решение обеспечивает равномерное и точное распределение топлива по цилиндрам.

Особенности:

• Высокая производительность за счет индивидуальной подачи топлива.
• Простота конструкции, что снижает вероятность отказов и упрощает обслуживание.
• Возможность работы в сложных условиях – высокая нагрузка, длительные рабочие циклы, экстремальные температуры.

Рядные ТНВД широко применяются в грузовых автомобилях, локомотивах, сельскохозяйственной и строительной технике. Они идеально подходят для тяжелой техники, где важны надежность и стабильность работы. Однако их размеры и масса делают их менее подходящими для компактных легковых автомобилей.

Роторный ТНВД Bosch VE: схема и особенности

Это более компактное и универсальное решение. В этих насосах один или два плунжера подают топливо ко всем цилиндрам двигателя поочередно, используя ротор для распределения. Такая конструкция значительно снижает габариты и массу устройства.

Преимущества:

• Компактность и легкость, что упрощает установку и делает их подходящими для легковых автомобилей.
• Более низкая стоимость по сравнению с рядными насосами благодаря упрощенной конструкции.
• Удобство в обслуживании, поскольку замена и регулировка компонентов занимают меньше времени.

Недостатки:

• Более высокий износ плунжера и распределительных механизмов из-за увеличенной нагрузки.
• Ограниченная долговечность при эксплуатации в экстремальных условиях.

Роторные ТНВД Bosch широко применяются в легковых и коммерческих автомобилях, а также в небольших грузовиках и минивэнах. Они хорошо подходят для условий, где требуется компактность и умеренная мощность.

ТНВД Bosch VP44: электронное управление и регулировка

Это современное решение для дизельных двигателей. Эти насосы оснащены встроенными электронными блоками управления, которые регулируют объем подачи топлива, угол опережения впрыска.

Особенности:

• Интеграция электроники с механической частью насоса для точного управления процессом впрыска.
• Использование датчиков давления и температуры, обеспечивающих адаптацию работы двигателя к внешним условиям.
• Соответствие стандартам Euro 5 и Euro 6.

Преимущества:

• Точная регулировка подачи топлива, что снижает расход горючего и уровень выбросов.
• Повышенная мощность двигателя и улучшенная динамика разгона.
• Надежная работа даже при резких изменениях нагрузки, таких как движение в городском режиме или по бездорожью.

Электронно-управляемые ТНВД Bosch широко применяются в современных легковых и грузовых автомобилях, а также в коммерческом транспорте. Их популярность объясняется способностью адаптироваться к жестким экологическим требованиям и высоким эксплуатационным стандартам.

Обслуживание ТНВД Bosch: диагностика и регулировка

Соблюдение рекомендаций по уходу за насосами позволяет продлить срок их службы и избежать серьезных неисправностей. Плохое горючее с примесями и загрязнениями может привести к быстрому износу плунжерных пар и клапанов. Поэтому важно регулярно менять топливные фильтры, которые предотвращают попадание частиц грязи и воды в систему.

Для продления срока службы ТНВД рекомендуется придерживаться следующих правил эксплуатации:

• Не допускать работы двигателя на низком уровне топлива в баке, чтобы избежать подсоса воздуха в систему.
• Регулярно проверять состояние топливопроводов и уплотнений, чтобы исключить утечки топлива.
• Следить за работой системы охлаждения, так как перегрев двигателя может негативно сказаться на состоянии насоса.

При появлении первых признаков неисправности необходимо незамедлительно проводить диагностику. Типичные проблемы, такие как падение мощности двигателя, повышенный расход топлива или посторонние шумы, могут свидетельствовать о неисправностях ТНВД. Для точной диагностики и ремонта следует обращаться в специализированные сервисные центры, оснащенные современным оборудованием.

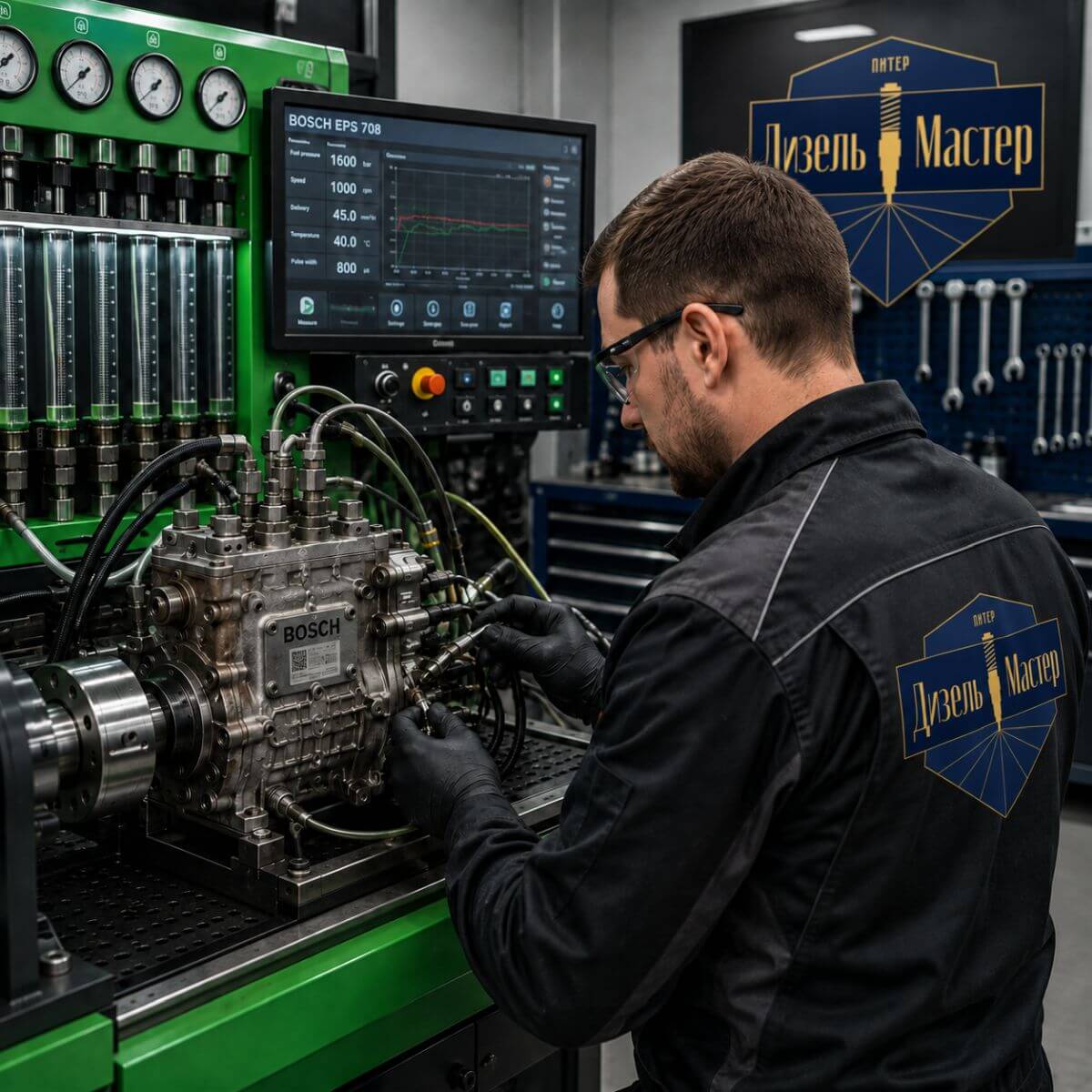

Диагностика включает проверку давления, производительности и состояния компонентов насоса на специальном стенде. Обслуживание включает несколько ключевых этапов:

• Замена изношенных деталей, таких как плунжерные пары, уплотнители и клапаны.
• Чистка внутренних компонентов насоса для удаления загрязнений и отложений.
• Регулировка параметров впрыска, чтобы обеспечить оптимальную работу двигателя.
• Проверка работы электронной системы управления, если насос оснащен электроникой.

В случае длительного простоя техники рекомендуется проводить консервацию ТНВД. Для этого используются специальные составы, предотвращающие коррозию деталей и загустевание топлива внутри системы. Также важно своевременно выполнять замену смазочных материалов, если конструкция насоса предусматривает их использование.

Соблюдение рекомендаций по эксплуатации и обслуживанию позволяет продлить срок службы ТНВД Bosch, сохранить эффективность работы двигателя и снизить расходы на ремонт. Эти насосы заслуженно считаются одними из самых надежных, но для поддержания их в рабочем состоянии требуется регулярное внимание и профессиональный подход.

Преимущества ТНВД Bosch: надежность и экономичность

ТНВД Bosch обеспечивают:

• Надежность и долговечность. Изготавливаются из высокопрочных материалов, устойчивых к износу. Использование современных технологий позволяет производить детали с минимальными допусками. Например, зазор в плунжерной паре не превышает 1–3 мкм, что обеспечивает точную работу системы даже при давлении свыше 2000 бар.
• Экономичность и соответствие экологическим стандартам. Разработаны с учетом жестких требований экологических норм Евро-6. Система Common Rail позволяет сократить расход топлива на 10–15% даже при интенсивной эксплуатации, а также уменьшить вредные выбросы.
• Универсальность применения. Производитель предлагает широкий ассортимент моделей ТНВД, подходящих для различной техники — от легковых автомобилей до тяжелых грузовиков, сельскохозяйственной и строительной техники. Это делает продукцию универсальной и востребованной на мировом рынке.
• Инновационные технологии. Интеграция электронного управления в такие модели, как VP44 и CP4, позволяет адаптировать работу насоса к различным режимам эксплуатации.

ТНВД Bosch – это символ качества и передовых технологий. Они являются результатом десятилетий исследований и непрерывного совершенствования. От выбора подходящего топлива до регулярного обслуживания – соблюдение рекомендаций производителя позволяет раскрыть весь потенциал этих насосов и продлить срок их службы.

Вопросы наших клиентов про ТНВД Bosch и ответы мастеров «ДизельМастерПитер»

Какие основные признаки неисправности ТНВД Bosch?

Опытные мастера «ДизельМастерПитер» выделяют несколько ключевых симптомов, указывающих на проблемы с топливным насосом высокого давления:

• Затруднённый пуск двигателя, особенно «на горячую» или после длительной стоянки.
• Падение мощности и потеря динамики разгона, автомобиль «не тянет».
• Повышенный расход топлива без видимых причин.
• Неустойчивая работа на холостом ходу, «плавающие» обороты.
• Появление чёрного или серого дыма из выхлопной трубы.
• Посторонние шумы в районе насоса, металлический стук.

Важно: эти симптомы могут проявляться как по отдельности, так и в совокупности. Для точной диагностики необходимо обратиться в специализированный сервис.

Как проверить ТНВД Bosch на стенде и что такое МУКТ?

Проверка на стенде — единственный способ получить объективную картину состояния насоса. В «ДизельМастерПитер» мы проводим комплексную диагностику, которая включает:

1. Проверку производительности — измерение цикловой подачи на всех режимах работы.
2. Оценку герметичности плунжерных пар и нагнетательных клапанов.
3. Анализ обратного слива — количество топлива, уходящего в «обратку», указывает на износ плунжера.
4. Расшифровку МУКТ — межцилиндровой неравномерности. Этот параметр показывает разницу в подаче топлива между цилиндрами. Допустимое отклонение — не более 2–3%. Превышение говорит о необходимости ремонта или регулировки.

Можно ли отремонтировать ТНВД Bosch или проще заменить?

Решение зависит от степени износа. Наши механики руководствуются следующими критериями:

Совет эксперта: Если стоимость ремонта превышает 50–60% от цены нового насоса, а ресурс двигателя уже велик, мы рекомендуем рассмотреть замену на профессионально восстановленный агрегат с гарантией.

Как регулируется угол опережения впрыска на ТНВД VE?

Регулировка угла опережения впрыска (УОВ) — критически важная операция для нормальной работы дизеля. На ТНВД VE она осуществляется двумя способами:

1. Статическая регулировка — установка насоса по меткам на двигателе. Это базовая настройка, которая задаётся при монтаже.
2. Динамическая регулировка — точная настройка с помощью автомата опережения впрыска (АОВ). Он поворачивает роликовое кольцо, сдвигая фазу впрыска в зависимости от оборотов и нагрузки. Проверяется на стенде по ходу поршня автомата (специальным индикатором).

В «ДизельМастерПитер» мы всегда проверяем и при необходимости корректируем УОВ на стенде, выставляя параметры строго по спецификации производителя (например, для насоса VE 4/8 F2125 RNP286 ход поршня АОВ должен составлять 8,2–9,4 мм на 2125 об/мин).

Что такое турбокорректор (LDA) на ТНВД и зачем он нужен?

Турбокорректор (LDA — корректор по давлению наддува) — это устройство, которое корректирует подачу топлива в зависимости от давления наддува турбокомпрессора. Его задача — предотвратить дымление на режимах разгона.

Принцип работы: когда давление наддува растёт (турбина раскручивается), мембрана LDA перемещает управляющий конус, который через рычаги увеличивает подачу топлива. Если давления наддува недостаточно, подача ограничивается. Неисправный турбокорректор часто приводит к «туплению» на низах и чёрному дыму при резком нажатии на педаль газа.

Почему ТНВД Bosch считается надежным, но дорогим в обслуживании?

Надежность ТНВД Bosch обусловлена:

• Прецизионной точностью изготовления — зазоры в плунжерной паре составляют 1–3 микрона.
• Высококачественными материалами — хромомолибденовая сталь с азотированием.
• Продуманной конструкцией — модульная схема, автомат опережения, система охлаждения топливом.

Высокая стоимость обслуживания связана с:

• Сложностью ремонта, требующего специального оборудования и квалифицированных мастеров.
• Дороговизной оригинальных запчастей (плунжерные пары, клапаны).
• Необходимостью точной настройки на стенде после любого вмешательства.

Однако при правильной эксплуатации (качественное топливо, своевременная замена фильтров) ресурс ТНВД Bosch достигает 250–400 тыс. км, что делает затраты оправданными.

Можно ли самостоятельно отремонтировать или отрегулировать ТНВД?

Категорически не рекомендуем заниматься самостоятельным ремонтом ТНВД. Это сложнейший узел, где:

• Даже мельчайшая пыль или царапина выводят плунжерную пару из строя.
• Требуется специальный инструмент, стенды и эталонные форсунки.
• Неправильная регулировка угла опережения приведёт к падению мощности, перерасходу топлива и, в худшем случае, к разрушению двигателя.

Единственное, что можно делать самостоятельно, — это регулярно менять топливный фильтр и следить за качеством топлива. Все остальные работы доверяйте профессионалам «ДизельМастерПитер».

Как часто нужно проводить диагностику и обслуживание ТНВД?

Мы в «ДизельМастерПитер» рекомендуем следующий регламент:

• Профилактическая диагностика — каждые 30–40 тыс. км пробега или раз в 2 года.
• Проверка давления и производительности — при появлении первых признаков неисправности (дым, расход, потеря мощности).
• Полное обслуживание с разбором и заменой изношенных деталей — при пробеге более 150–200 тыс. км, даже без явных симптомов, так как износ плунжерной пары происходит постепенно.

Своевременная диагностика позволяет выявить проблему на ранней стадии и избежать дорогостоящей замены насоса в сборе.

В чём отличие рядных, роторных (VE) и электронных (VP44) ТНВД Bosch?

В «ДизельМастерПитер» мы работаем со всеми типами, но для понимания клиентов выделяем ключевые различия:

Каждый тип имеет свои «слабые места», которые наши мастера знают и успешно устраняют.

Что такое «холодный пуск» KSB и как он работает?

Ускоритель холодного пуска KSB — это устройство, которое увеличивает угол опережения впрыска при пуске холодного двигателя. Это облегчает запуск и снижает дымность.

Бывает двух типов:

• Ручной — водитель вытягивает рукоятку (как «подсос» на старых карбюраторных авто).
• Автоматический — управляется термоэлементом, который реагирует на температуру охлаждающей жидкости. При прогреве двигателя KSB автоматически отключается, возвращая угол впрыска к нормальному значению.

Неисправный KSB — частая причина затрудненного пуска на холодную.
