ТНВД Common Rail: диагностика, разбор и регулировка

Дата актуализации статьи: 30.09.2026

Год за годом автомобильная индустрия предлагает новые технологии, повышающие комфорт и безопасность вождения. Одной из таких значимых инноваций стала система Common Rail для дизельных двигателей. Она преобразила представление о дизельных автомобилях, сделав их более экономичными, мощными и экологичными.

Современные дизельные автомобили с системой Common Rail отличаются повышенной экономичностью, мощностью и надёжностью. Однако для поддержания этих качеств на высоком уровне требуется профессиональное обслуживание, включая регулярную диагностику, ремонт и регулировку ТНВД. Обращение к специалистам гарантирует, что ваш автомобиль будет работать эффективно и безопасно.

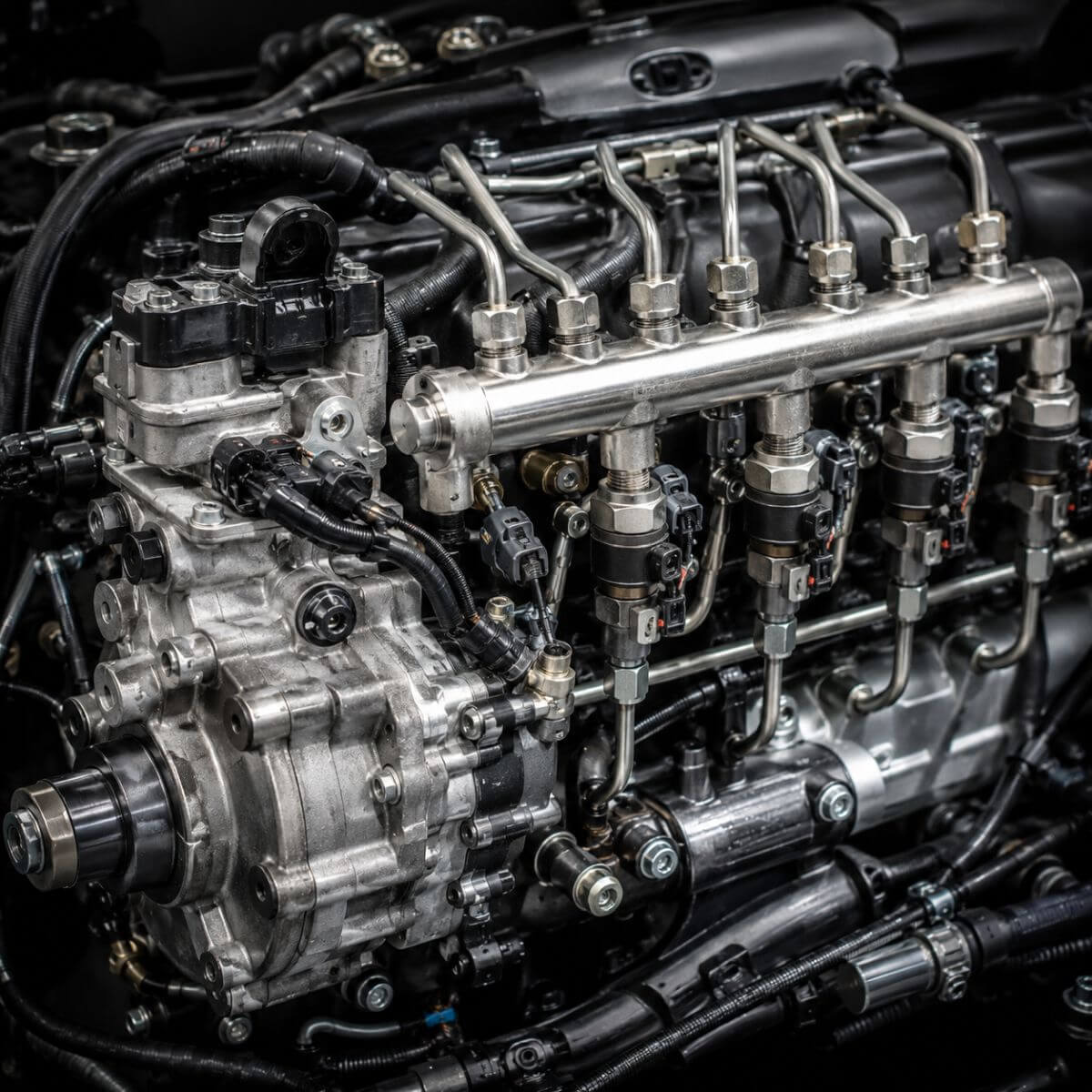

Как работает ТНВД Common Rail: принцип топливной системы

Система Common Rail – это современная технология впрыска топлива, используемая в дизельных двигателях. Её ключевая особенность заключается в отделении функций создания давления и впрыска топлива. Это позволяет управлять процессом сгорания топлива более эффективно, чем в традиционных дизельных системах.

В системе топливо под высоким давлением накапливается в специальной топливной рейке, которая и распределяет его по форсункам. ЭБУ контролирует момент и продолжительность впрыска топлива, а также давление в топливной рейке. Это обеспечивает оптимальное сгорание топлива в каждом цикле работы двигателя, что способствует улучшению мощности, снижению расхода топлива и уменьшению выбросов вредных веществ.

Признаки неисправности ТНВД Common Rail и форсунок

К основным признакам относятся:

1. Снижение мощности двигателя. Если автомобиль стал медленнее реагировать на нажатие педали газа или утратил былую мощность, это может указывать на проблемы с системой впрыска.
2. Проблемы при запуске двигателя. Затруднённый пуск, особенно в холодное время, может быть признаком сбоев в системе Common Rail.
3. Повышенный расход топлива. Неэффективное сгорание топлива из-за неправильной работы системы может привести к увеличению его расхода.
4. Изменение звука работы двигателя и появление вибраций. Нерегулярная работа форсунок может вызывать изменение звука работы двигателя и появление нехарактерных вибраций.
5. Появление дыма из выхлопной трубы. Чёрный или голубой дым может указывать на неполное сгорание топлива из-за неправильной работы форсунок.

Причины поломки ТНВД и топливной системы Common Rail

Система Common Rail, будучи одной из самых инновационных технологий в дизельных двигателях, обладает рядом особенностей, которые могут приводить к её поломке. Понимание этих причин помогает в профилактике и своевременном ремонте.

1. Использование некачественного топлива. Главная проблема, с которой сталкивается система Common Rail - это использование топлива низкого качества. Примеси и загрязнения в топливе могут забивать топливные фильтры и форсунки, препятствуя нормальному функционированию системы.
2. Механический износ компонентов. Регулярная эксплуатация автомобиля приводит к естественному износу деталей системы Common Rail. Это может включать износ топливного насоса, форсунок, а также других подвижных компонентов системы.
3. Попадание влаги и грязи в систему. Попадание воды или грязи в топливную систему может привести к коррозии и засорению компонентов, что негативно сказывается на работе системы.
4. Электронные сбои. Система Common Rail зависит от точной работы электронного блока управления (ЭБУ). Неполадки в электронике могут вызывать сбои в работе системы, включая неправильное управление впрыском топлива.
5. Неадекватное обслуживание. Отсутствие регулярного технического обслуживания увеличивает вероятность возникновения неполадок. Это включает в себя замену топливных фильтров, проверку состояния форсунок и топливного насоса.

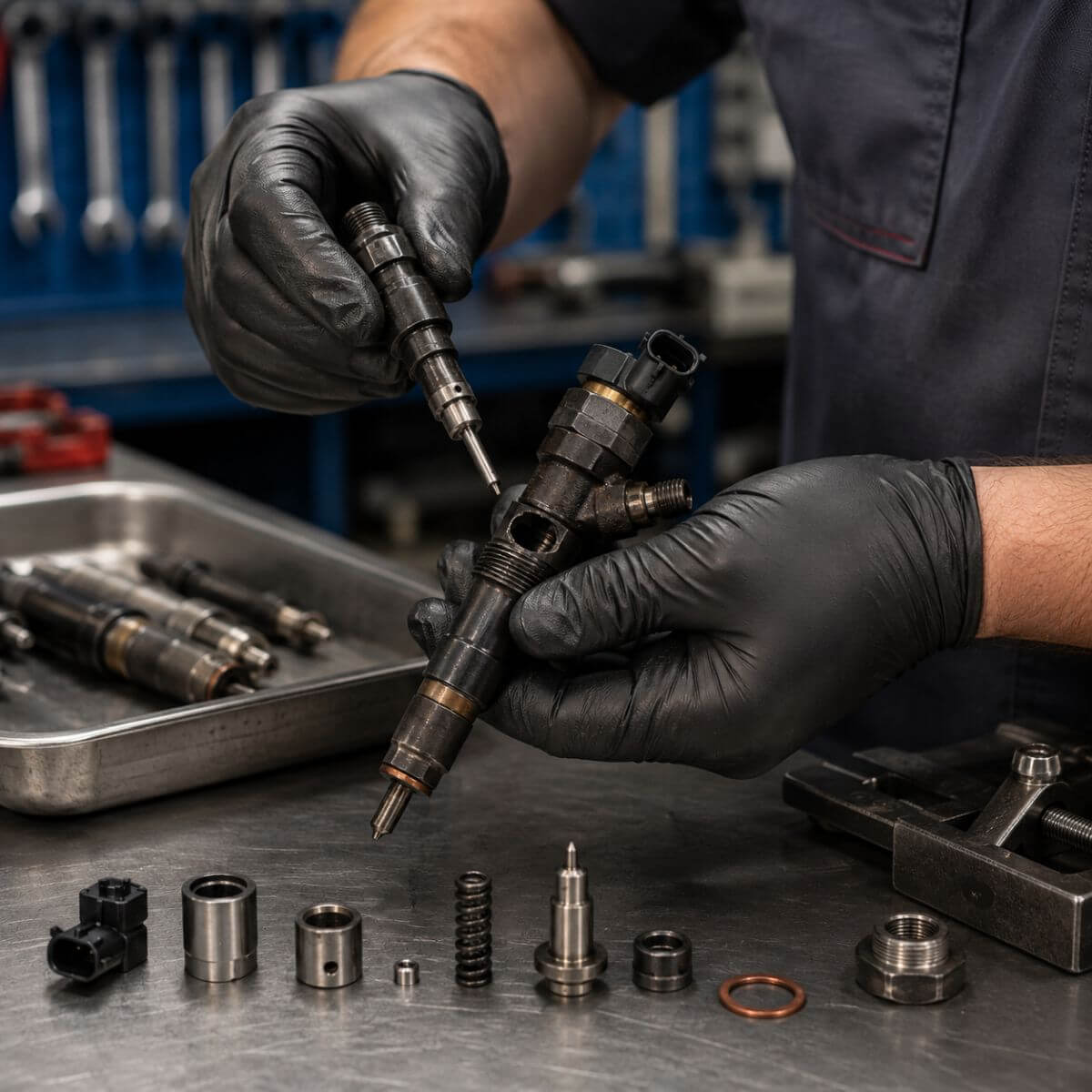

Ремонт ТНВД Common Rail: разбор, замена распылителя и регулировка

Ремонт ТНВД требует высокой квалификации и специализированных знаний, так как это сложный и ответственный процесс.

1. Диагностика включает в себя проверку давления в системе, анализ работы форсунок и оценку состояния топливного насоса.
2. Разборка и осмотр. После диагностики следует разборка ТНВД для детального осмотра всех компонентов. Важно обратить внимание на признаки износа и повреждений, такие как трещины, износ и коррозия.



3. Чистка и замена компонентов. Части системы, подверженные загрязнению или износу, должны быть тщательно очищены или заменены. Это может включать замену изношенных деталей насоса, форсунок и топливных фильтров.
4. Сборка и регулировка. После замены необходимых компонентов система собирается обратно. Проводится точная регулировка ТНВД для обеспечения правильного давления и оптимального впрыска топлива.
5. Тестирование после ремонта. Важным этапом является тестирование системы после ремонта для убеждения в том, что все компоненты работают правильно и система функционирует без сбоев.

Ремонт и регулировка ТНВД Common Rail – это комплексная задача, требующая специализированного оборудования и глубоких знаний. Поэтому рекомендуется обращение к профессионалам в автосервис "ДизельМастерПитер" для выполнения качественного ремонта.

Часто задаваемые вопросы о ТНВД Common Rail

Отвечают мастера сервиса «ДизельМастерПитер»:

Какие признаки указывают на неисправность ТНВД Common Rail?

Основные симптомы, требующие срочной диагностики:

• Снижение мощности — автомобиль «тупит», плохо разгоняется.
• Затрудненный пуск, особенно на холодную.
• Повышенный расход топлива без видимых причин.
• Нестабильная работа двигателя на холостом ходу, вибрации, посторонние шумы.
• Черный или белый дым из выхлопной трубы.

Если вы заметили один или несколько признаков — не откладывайте визит в сервис. Своевременная диагностика ТНВД и форсунок поможет избежать дорогостоящего ремонта топливной системы.

Что входит в профессиональный ремонт ТНВД Common Rail?

Полный цикл ремонта включает:

1. Диагностику — компьютерная проверка, тест на утечки, стендовые испытания.
2. Разборку ТНВД — детальный осмотр всех компонентов под микроскопом.
3. Чистку — ультразвуковая мойка деталей.
4. Замену изношенных частей — плунжерные пары, распылители, клапана, уплотнения.
5. Сборку и регулировку — точная настройка на стенде под заводские параметры.
6. Финальное тестирование — проверка работы на всех режимах.

Каждый этап требует высокой квалификации и специального оборудования.

Можно ли отремонтировать ТНВД Common Rail своими руками?

Категорически нет. Это сложнейший узел, работающий под давлением до 2000 бар. Для ремонта нужны:

• Специализированный стенд для диагностики и регулировки.
• Микроскопы для выявления микротрещин.
• Точные измерительные инструменты.
• Глубокие знания электроники и механики.

Попытка самостоятельного ремонта или обращение в негарантийный сервис почти всегда приводит к полному выходу насоса из строя и необходимости его замены, что в разы дороже профессионального ремонта.

Какие форсунки Common Rail подлежат ремонту, а какие лучше заменить?

Это зависит от производителя и типа:

Наши мастера всегда проводят диагностику и честно говорят: ремонтировать или менять.

Как проходит регулировка ТНВД Common Rail после ремонта?

Регулировка — филигранный процесс, от которого зависит работа всего двигателя. Она включает:

1. Настройку хода рейки — проверка положения троса акселератора.
2. Регулировку объема подачи топлива — точная настройка винтом с фиксацией.
3. Проверку на всех режимах — холостой ход, средние и высокие обороты.

Все зазоры выставляются до сотых долей миллиметра. Без стенда и опыта это невозможно сделать правильно.

Сколько стоит ремонт ТНВД Common Rail?

Стоимость зависит от:

• Модели насоса и автомобиля.
• Степени износа и количества заменяемых деталей.
• Необходимости замены форсунок.

Примерные цены в нашем сервисе:

• Диагностика ТНВД — от 2 000 до 5 000 руб.
• Ремонт ТНВД (средний) — от 15 000 до 30 000 руб.
• Замена распылителя — от 8 000 до 15 000 руб.

Точную стоимость мы называем после полной диагностики.

Что будет, если не делать ремонт ТНВД Common Rail вовремя?

Затягивание с ремонтом ведет к цепочке разрушений:

1. Износ плунжерных пар и клапанов ТНВД.
2. Падение давления в топливной рампе.
3. Неправильная работа форсунок — перелив или недолив топлива.
4. Повреждение поршневой группы и выход двигателя из строя.

Итог — замена двигателя, что стоит в разы дороже своевременного ремонта ТНВД.

Почему лучше обратиться для ремонта именно в «ДизельМастерПитер»?

Наши преимущества:

• Специализация на Common Rail — работаем с этим типом систем ежедневно.
• Современное оборудование — стенды Bosch, MAKTEST, ультразвуковые ванны.
• Опыт 10+ лет — знаем все нюансы разных производителей (Bosch, Denso, Delphi, Siemens).
• Оригинальные запчасти — только заводские ремкомплекты.
• Гарантия на все работы — до 6 месяцев.
• Прозрачные цены — фиксируем стоимость до начала работ.

Доверьте ремонт ТНВД Common Rail профессионалам. Мы вернем вашему дизелю мощность и экономичность!
