Форсунка: устройство, принцип работы и виды (дизель, бензин, Common Rail)

Дата актуализации статьи: 30.09.2026

В мире автомобильной техники каждая деталь имеет особое значение. Однако немногие из них могут похвастаться такой же революционностью, как насос-форсунка дизельных двигателей. Это устройство, несмотря на свою компактность, является сердцем высокоэффективных двигателей, обеспечивая оптимальное сгорание топлива.

Назначение и устройство топливной форсунки

Насос-форсунка — это сложное техническое устройство, задача которого — обеспечить впрыск топлива в цилиндры дизельного двигателя с максимальной точностью и под нужным давлением. В основе его дизайна лежит интеграция двух ключевых компонентов: насоса и форсунки.

Традиционно, насос был ответственным за создание необходимого давления топлива, а отдельные форсунки занимались его распределением по цилиндрам. Насос-форсунка объединила эти функции, что позволило достичь давления впрыска в пределах 2000-2500 бар — в разы превышающего показатели традиционных систем, которые работают при давлении всего 300-1000 бар.

С таким давлением топливо впрыскивается в цилиндр в виде тончайшего миста, что обеспечивает быстрое и полное сгорание. Это не только повышает эффективность двигателя, но и снижает количество вредных выбросов.

Таким образом, насос-форсунка дизельного двигателя представляет собой высокотехнологичное устройство, спроектированное для обеспечения чистого, эффективного и экономичного сжигания топлива.

История создания форсунок: от механических до пьезофорсунок

Переход к системам насос-форсунка не был мгновенным. Истоки этой технологии уходят корнями в начало 20-го века. Однако активное развитие и внедрение началось в 70-80-х годах прошлого столетия.

Первоначально идея объединения насоса и форсунки была направлена на упрощение дизайна и уменьшение потерь при передаче топлива. Однако с течением времени, когда экологические стандарты стали ужесточаться, и потребовалась большая эффективность работы двигателя, насос-форсунки начали приобретать свою современную форму.

В 1990-е годы, с появлением современных микропроцессорных систем управления двигателем, возможности насос-форсунок раскрылись по-настоящему. Производители, такие как Volkswagen и Audi, стали активно внедрять эту технологию в свои дизельные модели.

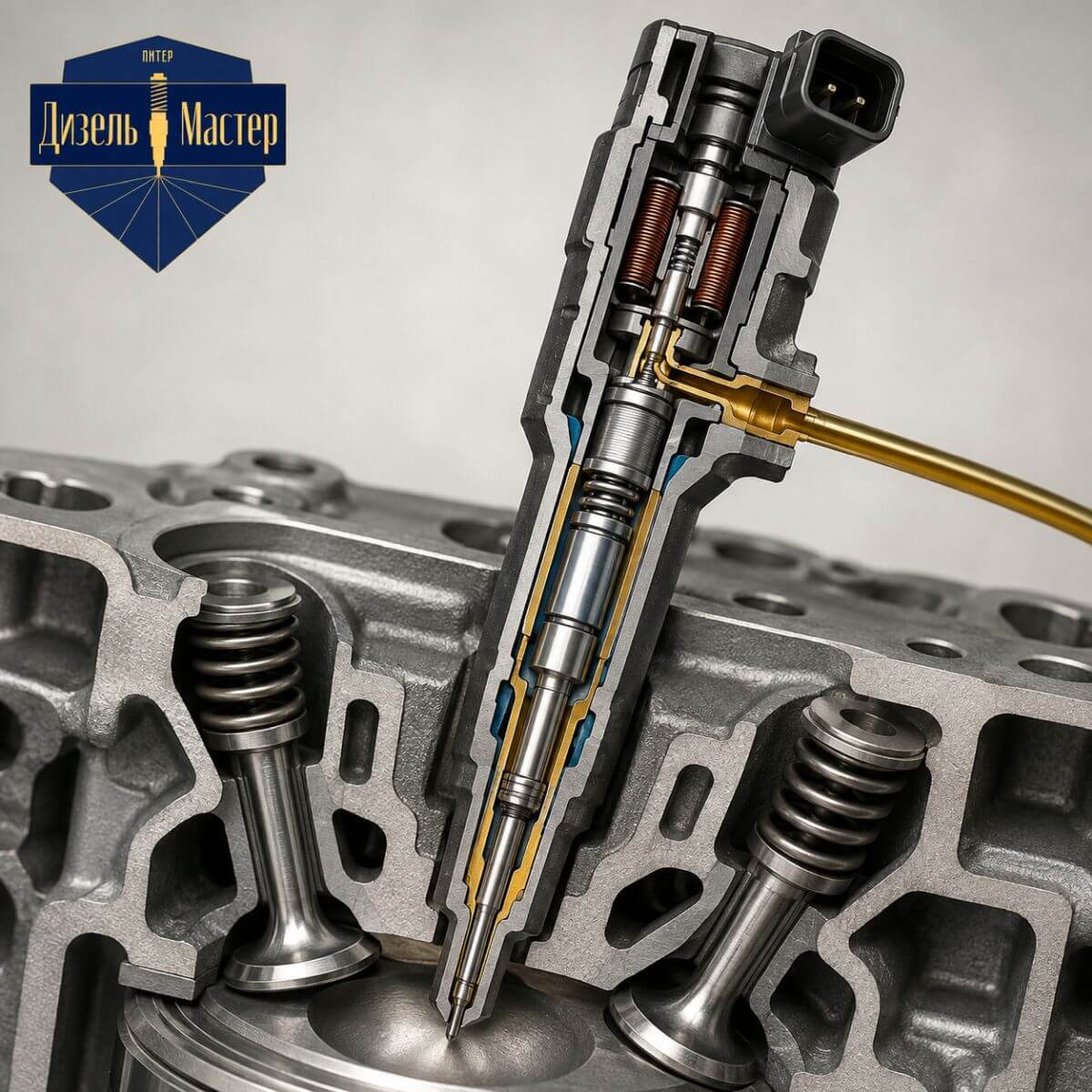

Из чего состоит насос-форсунка: конструкция и детали

Конструктивно насос-форсунка является комплексом, включающим в себя несколько ключевых элементов:

1. Топливный насос. Этот компонент отвечает за создание высокого давления. В современных моделях давление может достигать отметки в 2500 бар, в то время как классические системы обычно работают при давлении около 300-1000 бар.
2. Форсунка с электромагнитным клапаном. Этот элемент управляется электронным блоком управления двигателем и определяет момент впрыска топлива в цилиндр, а также его количество.
3. Поршень. Непосредственно создает давление в системе, "толкая" топливо через форсунку в цилиндр.
4. Электроника. Современные насос-форсунки тесно интегрированы с системой управления двигателем, что позволяет оптимизировать процесс впрыска для различных условий эксплуатации.

Как работает механическая форсунка: принцип действия

Механическая форсунка представляет собой устройство, в котором преобразуется кинетическая энергия топлива, движущегося под давлением, в энергию распыления. Основой действия является использование механического давления топлива для его впрыска в цилиндр двигателя.

В классической механической форсунке давление создается топливным насосом. Когда давление топлива достигает определенной отметки (обычно это значение колеблется в пределах 200-400 бар, в зависимости от конкретной модели и типа двигателя), форсунка открывается, и топливо впрыскивается в цилиндр.

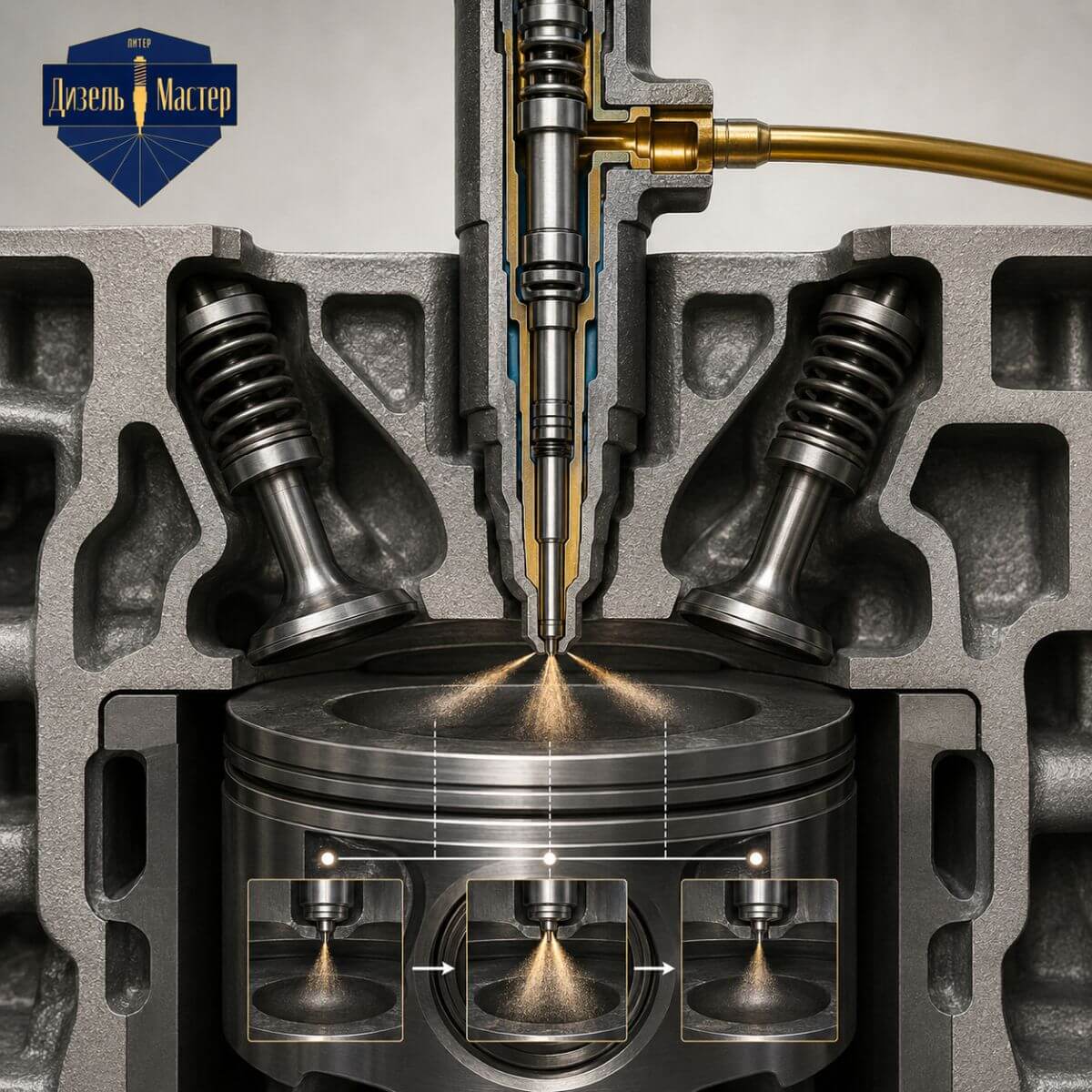

Фазы впрыска топлива: пилотный, основной и пост-впрыск

1. Фаза предварительного впрыска (или пилотного впрыска). Небольшое количество топлива впрыскивается в цилиндр перед основным впрыском. Это помогает подготовить смесь к основному этапу сгорания, снижая уровень детонации и шума.
2. Основной впрыск. На этом этапе происходит впрыск основного объема топлива. Под воздействием высокого давления топливо распыляется в цилиндре, обеспечивая оптимальное смешивание с воздухом.
3. Пост-впрыск. В некоторых системах, особенно в современных двигателях с целью снижения выбросов, может применяться поствпрыск. Небольшое количество топлива впрыскивается после основного этапа сгорания. Это способствует дополнительному сгоранию частиц топлива и уменьшает количество вредных выбросов.

Каждая из этих фаз требует высокой точности и синхронизации с работой других компонентов двигателя. Современные системы управления двигателем контролируют каждую фазу впрыска в реальном времени, обеспечивая оптимальную производительность и минимальное воздействие на окружающую среду.

Преимущества и недостатки насос-форсунок

Преимущества:

1. Высокая эффективность сгорания. Благодаря точному контролю и высокому давлению впрыска (до 2000-2500 бар) достигается оптимальное смешивание топлива и воздуха, что обеспечивает высокую эффективность сгорания.
2. Экономия топлива. Хорошее смешивание и оптимальные условия сгорания приводят к более эффективному использованию топлива, что способствует снижению его потребления.
3. Снижение выбросов. Правильный впрыск топлива помогает минимизировать выбросы вредных веществ в атмосферу.

Недостатки:

1. Сложность конструкции. Современные насос-форсунки имеют сложную конструкцию, что может усложнить их обслуживание и ремонт.
2. Высокая стоимость. Цена на насос-форсунки и их обслуживание может быть довольно высокой.
3. Чувствительность к качеству топлива. Низкое качество дизельного топлива может привести к быстрому износу и неисправностям насос-форсунок.

Как продлить срок службы форсунки: обслуживание и диагностика

Основные этапы обслуживания:

1. Регулярная диагностика. Необходимо периодически проводить комплексную диагностику состояния насос-форсунок для своевременного выявления и устранения возможных неисправностей.
2. Замена фильтров. Регулярно меняйте топливные фильтры согласно рекомендациям производителя, чтобы предотвратить засорение и износ компонентов .
3. Чистка и регулировка. При необходимости проводите чистку и регулировку элементов для поддержания их в рабочем состоянии.
4. Использование качественного топлива. Используйте только высококачественное дизельное топливо, чтобы минимизировать риск повреждений и износа.
5. Своевременный ремонт или замена. При выявлении дефектов или серьезного износа необходимо незамедлительно провести ремонт или замену насос-форсунки.

Соблюдение этих простых рекомендаций поможет продлить срок службы насос-форсунок и поддерживать эффективную работу дизельного двигателя.

Вопросы о форсунках и ответы мастеров «ДизельМастерПитер»

Что такое форсунка в автомобиле простыми словами?

Форсунка (или инжектор) — это устройство, которое впрыскивает топливо в цилиндры двигателя под высоким давлением. Она нужна, чтобы точно дозировать топливо и распылять его в виде мелкого облака (тумана) для полного и равномерного сгорания.

Простыми словами: форсунка — это «распылитель», который подает топливо в нужный момент, в нужном количестве и в правильной форме. От её работы зависит мощность, расход топлива и чистота выхлопа.

Из чего состоит форсунка и как она устроена?

Устройство форсунки включает несколько ключевых компонентов:

• Корпус — прочная стальная оболочка, выдерживающая высокое давление.
• Сетчатый фильтр — защищает от механических примесей.
• Запорный клапан (игла) — открывает и закрывает сопло для впрыска.
• Распылитель (сопло) — имеет микроскопические отверстия для распыления топлива.
• Электромагнит или пьезоэлемент — управляет иглой в электронных форсунках.
• Пружина — возвращает иглу в закрытое положение.

Каждый элемент должен работать с высокой точностью — малейшее загрязнение или износ нарушают работу всей системы.

Какие бывают виды форсунок?

Существует несколько классификаций форсунок. Основные типы по способу управления:

Чем отличается дизельная форсунка от бензиновой?

Главные отличия — давление впрыска и способ воспламенения:

Важно: нельзя ставить бензиновую форсунку вместо дизельной и наоборот — это приведет к отказу двигателя.

Как работает электромагнитная форсунка?

Принцип работы электромагнитной форсунки:

1. Электронный блок управления (ЭБУ) подает электрический импульс на обмотку катушки.
2. Создается электромагнитное поле, которое притягивает якорь с иглой.
3. Игла поднимается, открывая сопло — происходит впрыск топлива.
4. Когда импульс прекращается, пружина возвращает иглу в исходное положение, закрывая сопло.

Длительность импульса определяет количество впрыскиваемого топлива. Скорость срабатывания — 1–2 миллисекунды.

Что такое пьезофорсунка и чем она лучше?

Пьезофорсунка — это форсунка, в которой вместо электромагнита используется пьезоэлектрический кристалл. При подаче напряжения кристалл мгновенно расширяется и механически воздействует на иглу.

Преимущества пьезофорсунок:

• Скорость срабатывания в 4 раза выше, чем у электромагнитных (0.3–0.5 мс).
• Возможность делать до 7 впрысков за один цикл (у электромагнитных — до 5).
• Более точная дозировка топлива.
• Тихая работа двигателя, меньше вибраций.
• Лучшая экономичность и экологичность (соответствие Euro 5/6).

Недостатки: высокая стоимость (в 2–3 раза дороже) и чувствительность к качеству топлива.

Как работает Common Rail и насос-форсунка? В чём разница?

Common Rail — современный стандарт для большинства дизелей. Насос-форсунки активно использовались VW Group (TDI), но постепенно уступают место Common Rail.

Где находятся форсунки в двигателе?

Место установки зависит от типа двигателя:

• В дизелях и бензиновых моторах с прямым впрыском (GDI, TSI) — форсунки установлены в головке блока цилиндров и впрыскивают топливо прямо в камеру сгорания.
• В бензиновых с распределенным впрыском (PFI) — форсунки стоят во впускном коллекторе, рядом с впускными клапанами.

Количество форсунок обычно соответствует числу цилиндров.

Почему стучат форсунки и что это значит?

Стук форсунок чаще всего возникает из-за избыточной подачи топлива или износа распылителя. Он похож на стрекот или цокание, исходящее из верхней части двигателя.

Основные причины:

• Износ плунжерной пары или иглы распылителя.
• Нарушение регулировки топливной аппаратуры.
• Использование некачественного топлива с низким цетановым числом (для дизелей).

Стук нельзя игнорировать — он может указывать на серьезные проблемы, требующие дорогостоящего ремонта.

Почему форсунки «льют» и чем это опасно?

Выражение «форсунка льёт» означает, что она пропускает топливо в цилиндр в закрытом состоянии или впрыскивает слишком много топлива.

Причины:

• Загрязнение или износ запорной иглы.
• Повреждение уплотнительных элементов.
• Неисправность электромагнита или пьезоэлемента.

Чем опасно:

• Топливо смешивается с моторным маслом, разжижая его — это может привести к повреждению подшипников и даже разрушению двигателя.
• Повышенный расход топлива.
• Затрудненный запуск, особенно на горячую.
• Выход из строя каталитического нейтрализатора или сажевого фильтра.

При подозрении на «льющую» форсунку необходима срочная диагностика.

Когда нужно чистить или менять форсунки?

Признаки неисправности:

• Затрудненный запуск двигателя.
• Нестабильные холостые обороты («плавающие»).
• Повышенный расход топлива (на 15–30%).
• Потеря мощности и динамики.
• Черный или серый дым из выхлопной трубы.
• Ошибки Check Engine по форсункам (P0200–P0208).

Рекомендации:

• Чистка — эффективна при загрязнении. Делается на стенде или ультразвуком, обычно каждые 60–80 тыс. км.
• Замена — необходима при механическом износе, трещинах корпуса или неисправности электроники. Средний ресурс форсунок — 100–150 тыс. км, пьезофорсунки могут служить до 200 тыс. км.

Как выбрать форсунку для замены?

Правильный подбор форсунки критичен для работы двигателя. Способы подбора:

• По VIN-коду автомобиля — самый надёжный способ. VIN содержит всю информацию о двигателе и системе впрыска.
• По коду форсунки — если вы знаете номер старой форсунки (обычно выбит на корпусе).
• По данным двигателя — марка, модель, год выпуска, объем, тип топлива.

Критерии правильного выбора:

• Совместимость с топливной системой (дизель/бензин).
• Совпадение давления впрыска и типа форсунки (электромагнитная, пьезо, электрогидравлическая).
• Совместимость с электронным блоком управления (ЭБУ).

Всегда покупайте форсунки у проверенных поставщиков — подделки быстро выходят из строя и могут повредить двигатель.

Можно ли промыть форсунки самостоятельно?

Технически можно использовать специальные присадки, заливаемые в бак. Они помогают при небольшом загрязнении и для профилактики (каждые 10–15 тыс. км).

Однако:

• При сильном загрязнении присадки могут не помочь или даже навредить — отслоившаяся грязь забьет каналы.
• Самостоятельная разборка форсунок категорически не рекомендуется — это требует стерильной чистоты и специального оборудования.
• Профессиональная промывка на стенде или ультразвуком даёт предсказуемый результат и безопасна для деталей.

Наши мастера используют современные стенды для диагностики и чистки форсунок, что гарантирует восстановление их рабочих параметров.

Сколько служат форсунки и как продлить их ресурс?

Средний ресурс современных форсунок:

• Электромагнитные — 100–150 тыс. км.
• Пьезоэлектрические — до 200 тыс. км.
• Механические — до 250 тыс. км (при хорошем уходе).

Как продлить срок службы:

1. Заправляйтесь только качественным топливом на проверенных АЗС — это главное правило.
2. Регулярно меняйте топливный фильтр (каждые 15–30 тыс. км).
3. Раз в 10–15 тыс. км используйте профилактические присадки-очистители.
4. Не тяните с заменой фильтра, не допускайте работы на «полусухом» баке.
5. При первых признаках неисправности обращайтесь на диагностику.

Почему стоит обратиться в «ДизельМастерПитер»?

Мы специализируемся на дизельных топливных системах и работаем с форсунками всех типов:

• Полная диагностика на профессиональном стенде — проверка распыла, давления, обратного слива.
• Ремонт и чистка электромагнитных, пьезоэлектрических и насос-форсунок.
• Замена с подбором по VIN и гарантией качества.
• Квалифицированные мастера с опытом работы более 10 лет.
• Современное оборудование — ультразвуковая ванна, стенды для Common Rail и насос-форсунок.
• Гарантия на все виды работ и установленные детали.

Не рискуйте двигателем — доверьте диагностику и ремонт форсунок профессионалам!
