Форсунки Delphi: устройство и проверка топливной системы

Дата актуализации статьи: 30.09.2026

Для осуществления ремонта компонентов дизельной системы необходимы определенные знания. Работа форсунки в этой топливной системе является одним из базовых компонентов. Деталь применяется для впрыска топлива в камеру сгорания дизельного двигателя. Для результативности смешивания и процесса сгорания этот параметр имеет решающее значение. В результате его воздействие на двигательную производительность и уровень шума становятся основополагающими.

Аналоги Delphi – это целое семейство полифункциональной механической продукции, задачей которой является адаптационное применение в широком спектре представленного оборудования. Само устройство по максимуму отвечает за возможность точной регулировки топливного впрыска под высоким давлением. Выбор в пользу изготовителя дает ряд преимуществ:

• наличие кованых кузовных устройств;
• давление впрыска до 2000 бар;
• эластичность конфигурации;
• протестированная прочность и износостойкость;
• доступ к множеству вариантов сопла;
• экономическая эффективность технологии;
• соответствие инновационным экологическим стандартам.

Накопленный опыт в области технологии топливного впрыска под высоким давлением помог создателям разработать несколько новейших изобретений для удовлетворения потребностей клиентов. Инновационные конфигурации дизельных двигателей отличительной особенностью имеют топливную систему Common rail, характеризующуюся:

• высокой степенью продуктивности;
• экологичностью.

Кодирование форсунок Delphi: C2i и C3i

Буквенно-цифровая версия Delphi:

• персональный код – C2i из 16 значений;
• улучшенный персональный код C3i, состоящий из 20 значений.

Им свойственны следующие параметры:

• издержки;
• время реакции;
• зависящие от давления рабочие характеристики.

Производственный процесс выглядит следующим образом: закодированные записи наносятся на саму заготовку. Их назначение – обеспечить выверенную координацию топливного впрыска в каждый цилиндр в условиях оптимальной эффективности и различий в величинах блока ECU. На фазе дизельной сборки код вводится в блок ECU.

Признаки и причины неисправности форсунок Delphi

Проводить ремонт рекомендуется при обнаружении следующих неисправностей:

• трудности с запуском двигателя;
• снижение расхода дизтоплива;
• усиление расхода дизтоплива при условии сохранения предыдущего режима работы;
• обнаружение сильного задымления и посторонних шумов.

Вышеперечисленные признаки не возникают из ниоткуда, они становятся естественным следствием.

Чаще всего форсунки выходят из строя из-за низкого качества используемого топлива и моторных масел. Функционирование всей топливной системы может просто прекратиться из-за примесей или воды, содержащихся в топливе. Самый малый объем воды при высоком давлении и температуре легко выведет из строя составляющие, отвечающие за впрыск топлива, распыление. В такой ситуации окончательным решением должен стать ремонт.

Диагностика, ТНВД и кодирование форсунок Delphi

Качественный ремонт форсунок Delphi обусловлен знанием параметров кодирования.

• Производство идентичных запасных частей невозможно даже в нанотехнологических отраслях промышленности. Кроме того, существует условие их функционирования под слишком высоким давлением. В это условие включено отклонение количества впрыскиваемого запчастями топлива с учетом отклонений в формах и размерах (по минимуму). Результат: снижение коэффициента полезного действия двигателя и его мощности, увеличение выхлопных газов и шума.
• Количество распыляемого топлива соразмерно времени впрыска и давлению в топливопроводе. Основываясь на этих параметрах, можно сделать вывод, что производственные отклонения могут быть компенсированы регулировкой длительности импульса, применяемого к каждой единице.
• Конкретный код Delphi преобразуется на основе расчетов топливного расхода через форсунку при 4-значном давлении. Итоги сравниваются с ключевым работающим значением для идентификации уровня временной коррекции импульса, требующегося для ориентации впрыска рекомендуемого количества топлива. На основе этого сравнения идентифицируется 16- или 20-значный код.

Без переустановки параметров программирования блок ECU станет управлять этим соплом на основе предоставленных ранее параметров. Результаты будут следующими:

• уменьшится мощность;
• увеличатся выбросы выхлопных газов;
• усилится шум двигателя.

Наладка и замена форсунки предполагают необходимость применения диагностического устройства, проверяющего код и воссоздающего его в блоке ECU. Устройства DS100E и DS150E Delphi считаются автомобильными компаниями единственно подходящими. Они элементарны и небольших размеров, используются и для диагностики дизельных двигателей, и для всех систем управления, защиты или мониторинга автомобильного типа. Эти приборы реально упрощают проверку и устранение кодов неисправностей.

Качественная наладка становится гарантом последующей функциональности всей системы. Компьютерная диагностика станет подспорьем для результативного завершения ремонтных работ, а точнее, обеспечит достоверность полученных данных.  Осуществляется она перед извлечением форсунок для установки истинной причины неисправности и при окончании наладки для установления соответствия нормативным значениям.

Во время переборки сопла Delphi желательно дополнительно запастись большим увеличительным стеклом. Переборка форсунки в домашних условиях или в гараже – не самая удачная идея, хотя определенные шансы и имеются. Основополагающие правила – это сосредоточенность и чистота. Лишь тогда можно будет добиться неплохого результата. Вышесказанное следует дополнить. При ремонте форсунки нужно понимать, что ее характеристики изменятся. Они станут отличаться от тех, которые были зашифрованы раньше. Важно помнить, что блок управления станет подстраиваться под перебранную форсунку, а после переустановки отремонтированной детали двигатель может работать с отклонениями (особенно на холостом ходу).

После наладки инжекторы Delphi проходят стенд, измеряющий новый параметр. Затем он вводится в блок управления.

Вопросы о форсунках Delphi и ответы мастеров «ДизельМастерПитер»

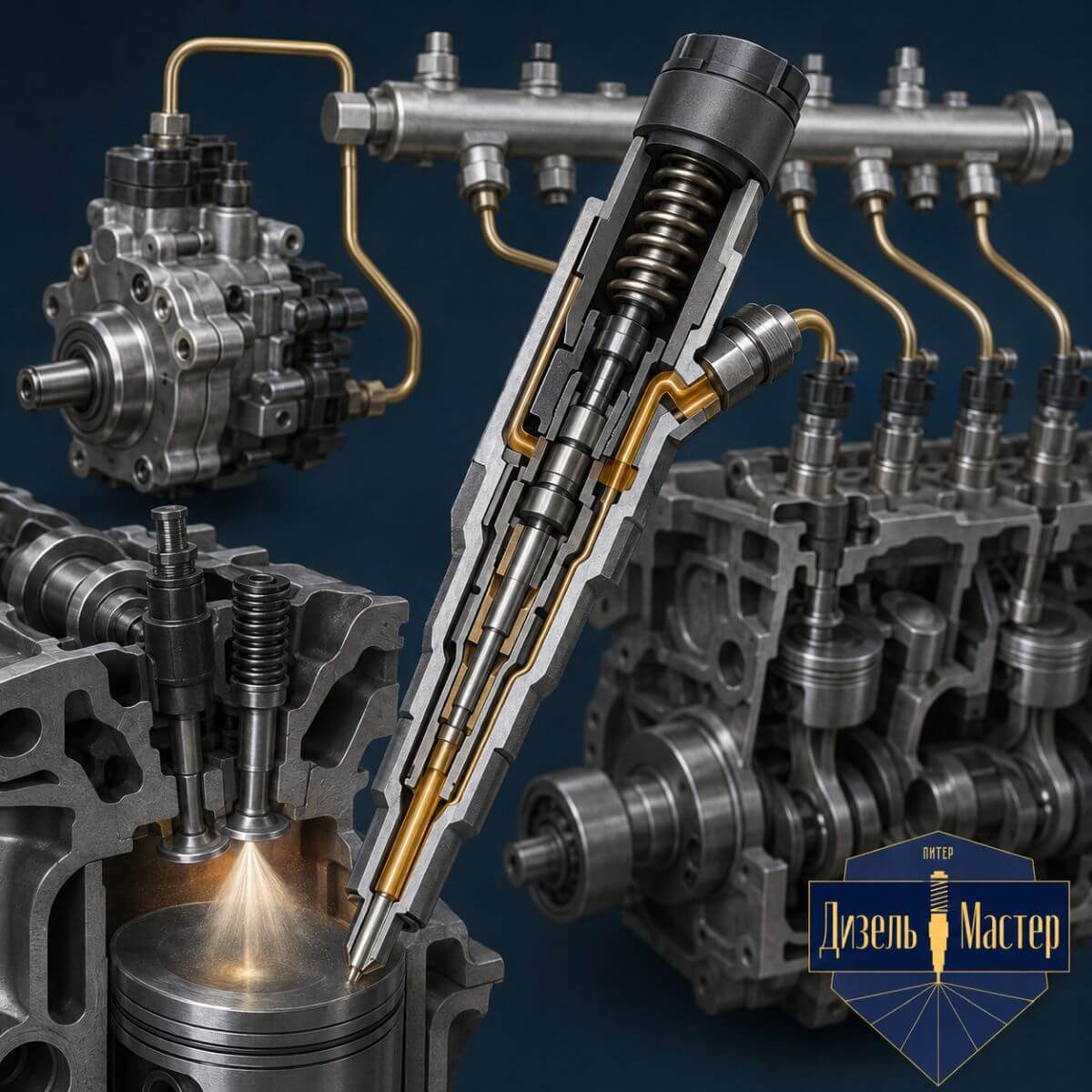

В чём особенности устройства форсунок Delphi по сравнению с другими производителями (Bosch, Denso)?

Форсунки Delphi отличаются рядом конструктивных решений, направленных на повышение надежности и точности:

• Кованый корпус повышенной прочности, устойчивый к деформациям при высоком давлении (до 2000 бар).
• Особая конструкция управляющего клапана, обеспечивающая быстродействие и точную дозировку.
• Запатентованная геометрия распылителя, формирующая оптимальный факел распыла для полного сгорания топлива.
• Система кодирования C2i/C3i, которая компенсирует индивидуальные производственные допуски каждой форсунки.

В отличие от Bosch, форсунки Delphi часто имеют более простую конструкцию гидравлической части, что в ряде случаев облегчает их ремонт, но при этом требуют строгого соблюдения технологии сборки и обязательного кодирования.

Что означают коды C2i и C3i на форсунках Delphi и зачем их нужно прописывать?

C2i (16-значный код) и C3i (20-значный код) — это индивидуальные «паспорта» каждой форсунки. Они содержат данные о её реальных характеристиках, полученных при заводских испытаниях:

• индивидуальные отклонения по производительности;
• время срабатывания;
• зависимость подачи топлива от давления.

Когда вы устанавливаете новую или отремонтированную форсунку Delphi, этот код обязательно нужно ввести в блок управления двигателем (ECU) с помощью диагностического оборудования (например, DS150E). Если этого не сделать, ЭБУ продолжит управлять форсункой по старым параметрам, что приведёт к:

• нестабильной работе двигателя;
• потере мощности;
• повышенному расходу топлива;
• увеличению дымности и шума.

Без перекодирования двигатель будет работать некорректно, даже если форсунка технически исправна.

Как понять, что форсунки Delphi вышли из строя?

Основные симптомы неисправности дизельных форсунок Delphi:

• Затрудненный пуск двигателя, особенно «на холодную».
• Нестабильные холостые обороты — двигатель «троит» или плавают обороты.
• Увеличение расхода топлива без видимых причин.
• Падение мощности и динамики — автомобиль «не тянет».
• Появление чёрного или серого дыма из выхлопной трубы.
• Повышенная шумность и жесткость работы двигателя.

Важно: эти же симптомы могут быть вызваны неисправностью ТНВД или других элементов топливной системы. Поэтому для точной диагностики необходимо проверить форсунки на специализированном стенде.

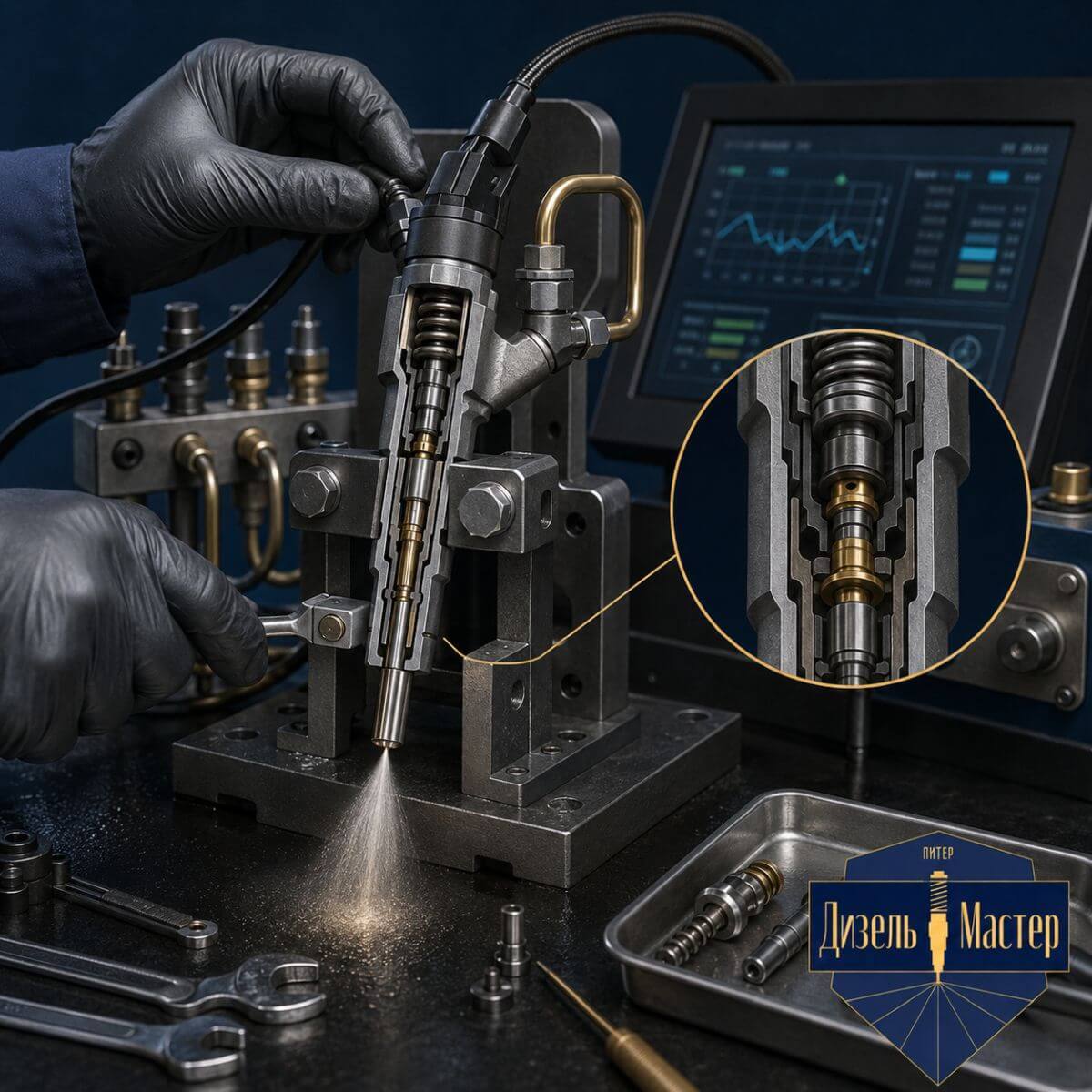

Как проверить форсунки Delphi в сервисе? Что входит в диагностику?

Профессиональная проверка форсунок Delphi включает несколько этапов:

1. Компьютерная диагностика — считывание ошибок и анализ коррекций впрыска через диагностический разъём.
2. Тест на обратный слив — измерение количества топлива, возвращаемого через обратную магистраль. Повышенный слив указывает на износ пары игла/корпус или управляющего клапана.
3. Снятие и проверка на стенде — это самый точный метод. Форсунки тестируют под давлением до 2000 бар, измеряя:
   • герметичность (нет ли утечек);
   • производительность (объём впрыска на разных режимах);
   • форму факела распыла (качество смесеобразования);
   • обратный слив в динамике.
   • проверку сопротивления и работы электромагнитного/пьезоэлемента.

Только после стендовой проверки можно точно сказать, нужна ли чистка, ремонт или замена форсунки.

Можно ли отремонтировать форсунку Delphi, или её нужно только менять?

В большинстве случаев ремонт возможен и экономически оправдан, особенно если повреждён распылитель, управляющий клапан или изношены уплотнения. Процесс включает разборку, замену изношенных элементов, сборку и обязательную калибровку на стенде.

Однако замена требуется, если:

• поврежден корпус (трещины, деформация от перегрева);
• изношена направляющая иглы в корпусе (ремонт невосстановим);
• вышла из строя электронная часть (пьезоэлемент), и её замена нецелесообразна.

Главное правило: любую замену или ремонт форсунки Delphi всегда нужно завершать вводом нового кода в ECU.

Почему после замены форсунки Delphi двигатель работает нестабильно?

Это почти всегда связано с тем, что не был введен новый код C2i/C3i в блок управления. Даже если форсунка новая, её реальные параметры отличаются от старой. Без перекодировки двигатель не может правильно рассчитать время и длительность впрыска.

Вторая возможная причина — некачественный ремонт или установка б/у форсунки без проверки. Всегда требуйте у мастера выполнения процедуры кодирования и обязательно сохраняйте чек с подтверждением.

Какое оборудование нужно для кодирования форсунок Delphi?

Официально рекомендованным инструментом являются диагностические устройства Delphi DS100E и DS150E. Это компактные сканеры, которые позволяют:

• считывать и удалять коды неисправностей;
• проводить активацию форсунок и проверку их работы;
• вводить новые коды C2i/C3i в блок управления.

В некоторых случаях для кодирования можно использовать и другие профессиональные мультимарочные сканеры (например, Launch, Autel) с поддержкой данной функции, но важно, чтобы у мастера был доступ к базе данных кодов Delphi.

Можно ли отремонтировать форсунку Delphi в гаражных условиях?

Категорически не рекомендуем этого делать. Форсунка Delphi — это высокоточный гидравлический узел, работающий под давлением до 2000 бар. Для её ремонта необходимы:

• абсолютная чистота (мельчайшая пылинка может вывести узел из строя);
• специальный инструмент для разборки и сборки;
• эталонные детали для замены;
• диагностический стенд для проверки характеристик и калибровки;
• программное обеспечение для финального кодирования.

Попытки самостоятельного ремонта в 90% случаев приводят к преждевременному выходу форсунки из строя, а иногда и к повреждению всего ТНВД.

Как продлить срок службы форсунок Delphi?

Главные правила долгой жизни форсунок Delphi:

• Используйте качественное дизельное топливо и вовремя меняйте топливный фильтр (каждые 10–15 тыс. км). Вода и грязь — главные враги прецизионных пар.
• Не допускайте работы двигателя на «голодном» топливном баке — насос подкачки может захватывать воздух и грязь со дна.
• Регулярно проводите диагностику раз в 30–40 тыс. км, чтобы вовремя заметить проблемы.
• Используйте только качественные ремкомплекты при ремонте.
• Доверяйте обслуживание только специалистам, у которых есть стендовое оборудование и опыт работы именно с Delphi.
